CAUTION / NOTICE / HINT
NOTICE:
PROCEDURE
1. |
CHECK SURROUNDINGS |

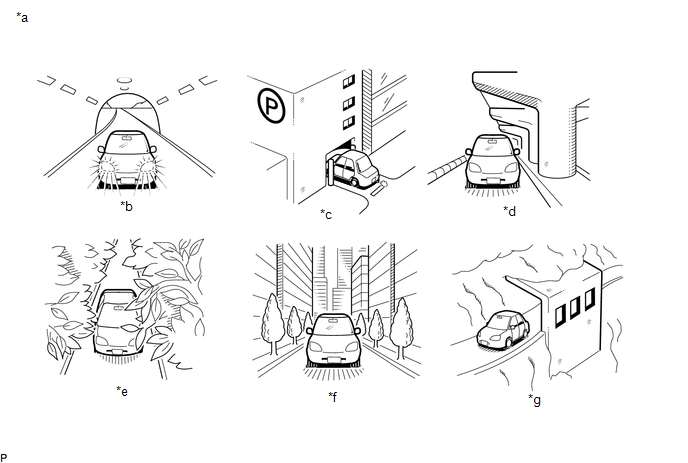

(a) Check if the vehicle is in an environment where reception is difficult due to something blocking the area above the vehicle.
*a |
Example |
*b |
In a tunnel |
*c |
In a building |
*d |
Under an overpass |
*e |
On a forest or tree-lined path |
*f |
Between tall buildings |
*g |
Under a cliff or overhang |
- |
- |
HINT:
If the area above the vehicle is blocked, such as when in a building or tunnel, reception may not be possible.
OK:
Area above vehicle is not blocked.
NG | ![]() |
END (MOVE VEHICLE TO LOCATION WHERE RECEPTION IS BETTER) |
|
2. |
CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY |
(a) Check if CH001 (free broadcast) can be received.
OK:
CH001 can be received.
NG | ![]() |
GO TO STEP 6 |
|
3. |
CHECK DISPLAY SETTING |
(a) Check the display screen.
Result |
Proceed to |
---|---|
"Updating" is displayed |
A |
"-----" is displayed |
B |
None of the displays above are shown |
C |
B | ![]() |
THERE IS NO SONG/PROGRAM TITLE OR ARTIST NAME/FEATURE ASSOCIATED WITH CHANNEL AT THAT TIME |
C | ![]() |
GO TO STEP 6 |
|
4. |
CHECK CONTRACT CONDITIONS |
(a) Check if the pay-type contract has been extended, or if the contract period has ended.
OK:
Pay-type contract is valid.
NG | ![]() |
TO RECEIVE PAY-TYPE BROADCASTS, CONTRACT MUST BE MADE WITH SATELLITE RADIO COMPANY |
|
5. |
PERFORM ACTIVATION REFRESH |
(a) Perform activation refresh by referring to the satellite radio company web site (https://care.siriusxm.com/retailrefresh_view.action).
OK:
Malfunction disappears.
HINT:
The XM radio ID that is necessary to perform activation refresh is displayed when CH000 is selected on the satellite radio.
OK | ![]() |
END |
NG | ![]() |
PROCEED TO NEXT SUSPECTED AREA SHOWN IN PROBLEM SYMPTOMS TABLE |
6. |
CHECK DISPLAY |
(a) Check the display screen.
Result |
Proceed to |
---|---|
"SAT Ck Antenna" is displayed |
A |
"SAT No Signal" is displayed |
B |
"Loading" is displayed |
B |
"SAT Ch Off Air" is displayed |
C |
After "SAT Ch Unavail" is displayed, display automatically switches to CH001 |
D |
None of the displays above are shown |
E |
B | ![]() |
END (MOVE VEHICLE TO LOCATION WHERE RECEPTION IS BETTER) |
C | ![]() |
CHANNEL IS CURRENTLY NOT BEING BROADCAST. BROADCAST CAN BE LISTENED TO OR VIEWED WHEN IT IS BACK ON AIR. (CONFIRM WITH RADIO STATION) |
D | ![]() |
CHANNEL BROADCAST HAS ENDED (CONFIRM WITH RADIO STATION) |
E | ![]() |
GO TO STEP 12 |
|
7. |
INSPECT NO. 3 ANTENNA CORD SUB-ASSEMBLY |
(a) Replace the No. 3 antenna cord sub-assembly and check if radio broadcasts
can be received normally (See page ).
OK:
Radio broadcasts can be received normally.
OK | ![]() |
END |
|
8. |
INSPECT NO. 2 ANTENNA CORD SUB-ASSEMBLY |
(a) Replace the antenna No. 2 cord sub-assembly and check if radio broadcasts
can be received normally (See page ).
OK:
Radio broadcasts can be received normally.
OK | ![]() |
END |
|
9. |
REPLACE SATELLITE RADIO ANTENNA ASSEMBLY |
(a) Replace the satellite radio antenna assembly and check if radio broadcasts
can be received normally (See page ).
OK:
Radio broadcasts can be received normally.
OK | ![]() |
END |
|
10. |
REPLACE NO. 2 INSTRUMENT PANEL WIRE |
(a) Replace the No. 2 instrument panel wire and check if radio broadcasts can
be received normally (See page ).
OK:
Radio broadcasts can be received normally.
OK | ![]() |
END |
|
11. |
REPLACE STEREO COMPONENT TUNER ASSEMBLY |
(a) Replace the stereo component tuner assembly and check if radio broadcasts
can be received normally (See page ).
OK:
Radio broadcasts can be received normally.
OK | ![]() |
END |
NG | ![]() |
PROCEED TO NEXT SUSPECTED AREA SHOWN IN PROBLEM SYMPTOMS TABLE |
12. |
CONFIRM CURRENTLY SELECTED CHANNEL |
(a) Confirm if CH000 is currently selected.
OK:
CH000 is selected.
OK | ![]() |
END (CH000 HAS NO SOUND. SELECT ANOTHER CHANNEL.) |
NG | ![]() |
PROCEED TO NEXT SUSPECTED AREA SHOWN IN PROBLEM SYMPTOMS TABLE |
